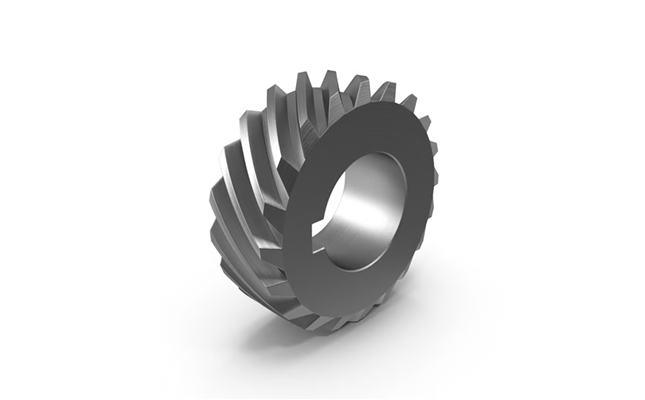

Snedskurna kuggstänger

En effektiv lösning för helikal kraftöverföring

Snedskurna kuggstänger, även kallade helikala kuggstänger eller kuggstänger med snedskurna tänder, är en specialiserad komponent inom mekaniska transmissionssystem där linjär rörelse behöver överföras med hög precision och tyst gång.

Vad är en snedskuren kuggstång?

En snedskuren kuggstång är en lineär komponent som har snedställda kuggar (snedskurna kuggar) längs sin längd, i stället för raka tänder. Den snedställda tandgeometrin ger flera fördelar jämfört med traditionella, raka kuggstänger:

• Jämnare ingrepp: Snedskurna kuggar arbetar mot kugghjul med en gradvis kontakt, vilket minskar stötar och vibrationer.

• Lägre ljudnivå: Den spiralliknande ingreppet ger en tystare drift än raka kuggar.

• Ökad belastningskapacitet: Snedprofilen gör att kuggstång och kugghjul kan dela lasten över fler tänder, vilket ger jämnare fördelning av kraft.

• Effektiv kraftöverföring: Kombinationen av torrt ingrepp och stabil styrning ger hög effektivitet i mekaniska transmissionslösningar.

Denna typ av kuggstång används ofta i industriella system där precision, driftkomfort och livslängd är viktiga. Exempelvis vid linjär kraftöverföring i maskiner, positioneringsutrustning eller automatiserade system.

Material och tillverkningsmetoder

Snedskurna kuggstänger tillverkas med hög precision och noggrannhet, där valet av bearbetningsmetod påverkar både prestanda och livslängd. Vanliga metoder inkluderar kuggslipning, som används för att uppnå exakta tandprofiler och snäva toleranser, samt kuggfräsning och powerskiving, vilka möjliggör noggrann formning av helikala kuggprofiler. För finmekaniska detaljer med mycket små toleranser används ofta CNC-bearbetning, medan ytbehandling och värmebehandling kan appliceras för att öka slitstyrka, minska friktion och förbättra komponentens livslängd.

Materialvalet anpassas efter applikationens krav och kan inkludera olika metaller som kombinerar hög belastningsförmåga, korrosionsmotstånd och precision. Rätt material och bearbetningsmetod säkerställer en kuggstång som fungerar tillförlitligt under krävande driftförhållanden.

Användningsområden för snedskurna kuggstänger

Snedskurna kuggstänger används i många tekniska och industriella sammanhang där hög precision och lång livslängd är viktiga krav. De förekommer ofta i automatiserade produktionsmaskiner som kräver exakt linjär kraftöverföring, samt i avancerade positioneringssystem, exempelvis inom robotik, där rörelser måste kontrolleras med stor noggrannhet. Tack vare den ökade belastningskapaciteten hos helikala kuggprofiler är snedskurna kuggstänger även väl lämpade för transmissionssystem som hanterar tunga laster. I specialmaskinkonstruktioner bidrar de till en kompakt och driftsäker design, där låg ljudnivå och jämn gång är centrala egenskaper. Snedskurna kuggstänger kan dessutom specialanpassas efter specifika krav, både vad gäller dimensioner, modul, tandprofil och längd, för att passa unika tekniska lösningar.

Viktiga tekniska parametrar

Vid utformning eller val av en snedskuren kuggstång finns flera centrala tekniska parametrar att beakta. Modulen, det vill säga storleken på kuggtänderna, påverkar både styrka och belastningsförmåga. Spiralvinkeln är också viktig, eftersom graden av snedställning hos tänderna påverkar hur mjukt ingreppet blir, ljudnivån vid drift och hur lasten fördelas över tandprofilen. Kuggstångens längd och önskad slaglängd är avgörande för hur långt komponenten kan förflyttas i konstruktionen. Materialval och eventuell härdning är viktiga för slitstyrka och livslängd, särskilt i miljöer med höga belastningar eller risk för korrosion. Slutligen måste toleranser och precision anpassas efter applikationens krav för att säkerställa att kuggstången fungerar pålitligt under de specifika driftsförhållandena.

Mikroverktygs kompetens inom snedskurna kuggstänger

Mikroverktyg erbjuder tillverkning av snedskurna kuggstänger med hög precision och anpassning efter kundens specifikationer. Genom avancerade bearbetningsmetoder och lång erfarenhet inom finmekanik kan företaget leverera helikala kuggstänger med noggranna tandprofiler, stabil funktion och lång livslängd. Mer information finns på deras webbplats.

2025-11-28 - Industritorget

Kontaktinformation

Mikroverktyg AB

08-550 268 00

Se hemsida

Skicka e-post

Kontakter

Karta

Skriv ut
Tipsa

Postadress
Box 281
15123 Södertälje

Besöksadress
Hantverksvägen 5
SE-15123 Södertälje

Region
Södertälje
Stockholms län
Sverige

Organisationsnummer:
556020-8828

Grundat: 1922
Anställda: 48

Kontakter

Karta

Välkommen till Mikroverktyg AB!

Mikroverktyg skall vara en ledande leverantör av kvalificerade transmissionsdetaljer
och avancerade mekaniska artiklar med ”Mikrokvalitet”.

Mikroverktyg är idag en ledande leverantör till svensk och internationell industri.
Vi ställer modern och anpassad produktionsutrustning, godkända produktionsmetoder och processer samt teknisk kunskap till marknadens förfogande.
Vi har specialiserat oss på små till medelstora finmekaniska detaljer och kugghjul, där kraven på kvaliten och precision är höga.
Vi tillverkar även fixturer, prototyper och specialutrustningar.

Mikroverktyg AB - mer än 80 år i verkstadsindustrins tjänst med kunden i centrum.

Vår affärsidé
Mikroverktyg skall vara en ledande leverantör av kvalificerade transmissionsdetaljer
och avancerade mekaniska artiklar med Mikro kvalitet.

Företagsprofil med kunden i centrum
Mikroverktyg är idag en ledande leverantör till svensk och internationell industri.

Vi har specialiserat oss på små till medelstora finmekaniska detaljer och kugghjul, där kraven på kvalitet och precision är höga.

Vi tillverkar även fixturer, prototyper och specialutrustningar.

Finmekanik
Detaljer allt från några millimeter till flera meter, Mikroverktyg har följt NC-teknikens utveckling från början och byggt upp en hög kompetensnivå inom avancerad bearbetning. Maskinparken består av många avancerade NC-maskiner inom spånskärande bearbetning, slipning och gnistbearbetning.

Vi tillverkar finmekaniska komponenter som t.ex.: Prototyper, specialknivar, specialverktyg, mätdon, fixturer, komponenter till flyg och försvarsindustrin, hydraulkomponenter, reservdelar samt andra detaljer med höga krav.

Transmissionsdetaljer
Kugghjul
Redan 1922 tillverkades det första kugghjulet vid Mikroverktyg i Södertälje. Kugghjul från Mikroverktyg finns i flygplan och helikoptrar, i växellådor till verktygsmaskiner, i hydrauliska pumpar, i tryckpressar, i bilar och andra typer av fordon.

Kuggslipning
Vi slipar raka och spiralskurna kugghjul från ytterdiameter Ø 10 mm till Ø320 mm och en modul mellan 0.5 till 7 som standard. Större moduler och dimensioner profilslipas. Med en toleransklass av DIN 3 - 6. Bombering och andra speciella former av kugg är möjliga.

Kuggmätning
Vi mäter och verifierar kugghjul.

Cylindriska kugghjul
Bearbetning av cylindriska kugghjul utför vi i moderna kuggfräs- och kugghyvelmaskiner. I dessa maskiner bearbetas kugghjulen till toleransklass DIN 6 - 8. Dimensionsmässigt från modul 0.20 - 32 med en ytterdiameter mellan Ø 10 mm - Ø 1200 mm.

Snäckväxlar
Snäckhjul och snäckskruvar tillverkas upp till modul 10 och Ø 450 mm.
Skruvarna levereras i härdat och gängslipat utförande.

Koniska kugghjul
Konisk kugghjulsbearbetning sker i mycket avancerade maskiner av fabrikat GLEASON. Rakskurna koniska kugghjul kan utföras med bombering. I dessa maskiner bearbetas kugghjulen till toleransklass DIN 8 - 9.

Splines
Hyvling invändig splines upp till Ø 625 mm och modul 8.
Fräsning av splinesaxlar till Ø 250 mm och modul 8 med längd upp till 4.000 mm.

Kuggstänger
Vi tillverkar kuggstänger med hög precision, även härdade och slipade. Från modul 0,4

Gängslipning
Vi gängslipar gängor för tolkar, maskinspindlar eller snäckskruvar.
