Smart spännbricka nu ännu bättre

Större införselspel och längre livslängd

RINGSPANN presenterar nu nya 15° spännbrickor till sina flänschuckar och flänsdorn. Det unika är deras spännoggrannhet på bara 10 µm med ett Delta-D på minst 0,7 mm. Den homogena anspänningen skyddar den bearbetade detaljens ytor och gör flänschuckar och flänsdorn mycket väl lämpade för bearbetning av tunnväggiga, deformationskänsliga precisionsdetaljer.

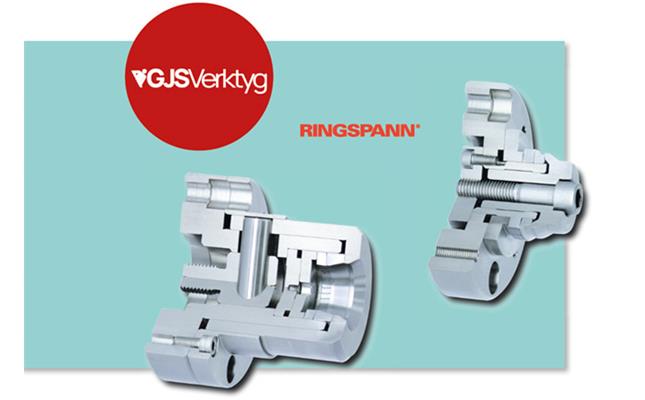

RINGSPANN:s LAFF-serie av flänschuckar och LBDF-serie av flänsdornar har varit ledande inom metallbearbetning i många år. Överallt där cylindriska arbetsstycken måste centreras och spännas på inner- eller ytterdiametern garanterar RINGSPANN:s chuckar ett utmärkt resultat.

Kärnan i flänschuckarna och dornen är RINGSPANN-spännbrickorna. Brickorna kombineras till cirkelformade spännblock som kan varierar i tjocklek från 4,0 till 20 mm beroende på antalet brickor. Spännblockens storlek anpassas efter den specifika spänndiametern som krävs för att kunna bearbeta arbetsstycket. Standardstorlekarna sträcker sig upp till 170 mm spänndiameter för chuckar och 200 mm spänndiameter för dorn.

Mer komfort vid laddning av maskin
Spännbrickorna uppfyller höga kvalitetskrav för precisionsuppspänning och är användbara vid en rad bearbetningsmetoder såsom fräsning, svarvning, borrning, slipning och balansering. Hittills har LAFF flänschuckar och LBDF flänsdorn använt standardspännbrickor med en konvinkel på 9°, vilka har levererat verklig rundnoggrannhet på 10 µm med ett Delta-D på 0,15 mm.

RINGSPANN har beslutat att vidareutveckla sina spännbrickor med målet att behålla den höga rundnoggrannheten på 10 µm samtidigt som de ökar införselspelet. Resultatet av denna utveckling är två nya spännbrickserier (LHF och LID) eller kompletta brickpaket med en konvinkel på 15°, vilka också kan upprätthålla den verkliga rundnoggrannheten på 10 µm. Dessa nya brickor möjliggör en spännrörelse som är ungefär fyra gånger större än tidigare och resulterar i ett Delta-D på 0,7-1,0 mm enligt RINGSPANNs rapport.

2024-02-12 - Industritorget
