Linjära ställdon med kuggremsdrift från norelem

Kompakt och flexibel

Minimala dimensioner, hög hållfasthet, låg vikt. I det här inlägget förklarar Marcus Schneck, vd för norelem, hur linjära ställdon med kuggremsdrift säkerställer automatiserad rörelse med lätthet och precision, ett stort behov som tillverkare och konstruktörer har.

Linjäraxlarna med kuggremsdrift och profilskena kan användas i en mängd olika applikationer.

De exakta linjärenheterna från norelem representerar en standardlösning som finns på lager för att automatisera linjära rörelser med lätthet. De är lämpliga att använda inom produktion-, montering, förpacknings-, logistik- och lagringslinjer eller på speciella industrimaskiner. En kuggremdrift säkerställer smidig och synkron överföring även av tunga och konstanta belastningar.

Exakta linjärenheter från norelem lämpar sig bland annat för användning i förpackningssystem.

De linjära ställdonen, ibland även kallade linjäraxlar, med kuggremsdrift och profilskenstyrning erbjuder kunderna många fördelar: de är kompakta och lätta, men övertygar samtidigt med mycket hög styvhet. Den kuggade remdriften säkerställer en jämn, synkron drift. "Kuggremsdrift används bland annat i positionering av drivenheter, eftersom de fungerar reproducerbart tack vare den positiva kopplingen”, förklarar Marcus Schneck, vd för norelem. "Dessutom kan de designas för att vara i stort sett fri från motreaktioner. I detta fall används kuggremsdriften som ställdon." Tack vare de tätade lagren resulterar detta i lågt underhåll för norelems linjära ställdon. Remmarna är lättillgängliga, så att användarna enkelt kan justera spänningen eller byta ut dem vid behov. Standardslaglängderna är upp till 1960 mm, men på begäran kan de linjära ställdonen levereras i speciallängder upp till 4000 mm.

Aluminiumprofiler möjliggör enkel anslutning av linjäraxlarna.

Konstruktion av linjära ställdon
Baskroppen består av en självbärande aluminiumprofil med integrerad profilskena för styrning. Det är en standardprofil av serie I med måtten 60 x 60 mm eller 80 x 80 mm. Skensystemet kan absorbera de högsta krafterna från alla håll, är slitstark och ger optimal drift vid förflyttning av stora massor. Det finns spår på utsidan av aluminiumprofilen för enkel och säker montering och för fastsättning av tillbehör. Spårbredden är 6 eller 8 mm. Tack vare den symmetriska konstruktionen med linjär axel kan motor och redskap monteras på alla fyra sidor av lagerhöljena. Den linjära styrningens glidbana i aluminium har fyra gängade hål för montering av ytterligare element. Ytterligare centreringshål möjliggör exakt montering.

Linjäraxlar med kuggremsdrift och profilskenstyrning är kompakta och lätta men övertygar samtidigt med mycket hög styvhet.

Kuggremmar förstärkta med stålkord möjliggör hög kraftöverföring och samtidigt hög positioneringsnoggrannhet. Kuggremmen löper i styrspår på toppen av aluminiumprofilen och skyddar därmed alla delar i profilen från smuts.

Kuggremmar och kuggremskivor
"I kombination med kuggremsskivor används kuggremmar från norelem överallt inom mekanisk verkstad, automationsindustrin och inom handeln", förklarar Marcus Schneck. "De visar sina fördelar där överföring av stora krafter, hög acceleration, exakt positionering och synkronisering krävs." Tillförlitlighet och låga underhållskrav, smidighet och hög energieffektivitet gör kuggremsdrift till ett drivmedium som många föredrar. norelem håller inte bara ett stort antal standardstorlekar i lager utan kan även erbjuda kuggremmar på metervara.

Tillsammans med kuggremsskivor används kuggremmar från norelem på många håll inom mekanisk verkstad, automationsindustrin och inom handeln.

I kombination med kuggremsskivor utgör kuggremmarna en kompakt drivning med hög effekttäthet och utmärkt effektivitet. De kräver lite underhåll och har låg ljudnivå, och är resistenta mot påverkan från många olika miljöer och är, om de är rätt dimensionerade, extremt hållbara. "Ändlösa kuggremmar används vanligtvis för drivlösningar," utvecklar Marcus Schneck. "De säkerställer också en konsekvent
högpresterande profil som längdstabilitet”.

Finns även på metervara
Kuggremmar på metervara, varvsgods, som också finns tillgängliga från norelem, används främst för att omvandla rotationsrörelsen av kuggremskivan till en linjär rörelse: I detta fall är de öppna ändarna fästa vid de rörliga glidbanorna med hjälp av klämplattor. Om remmen svetsas samman för att bilda ett ändlöst bälte reduceras styrkevärden med cirka 50 % eftersom stålkorden är separerade vid svetspunkten. De är därför inte lämpliga för applikationer som kräver precision och överföring av höga och enhetliga krafter.

Varvsgodset tillverkas i standardrullängder om 100 meter och kan levereras i valfri längd. Temperaturområdet för användning av remmarna är från -30 °C till +100 °C. Remmarna har en mycket god kemikaliebeständighet, till exempel mot fett och olja.

norelem har inte bara en bred uppsättning kuggremmar i standardstorlekar i lager, utan kan även erbjuda varvsgods, kuggrem på metervara.

Olika material och profiler
norelems kuggremmar finns i olika material och profiler. Profilerna T och AT är gjorda av polyuretan (PU) med spännelement av stål. I HTD-profilen är bältets kugg och rygg gjorda av kloroprengummi (CR), spännlinorna i kuggremmen är gjorda av glaskord. Kuggskyddstyget är gjort av polyamid.

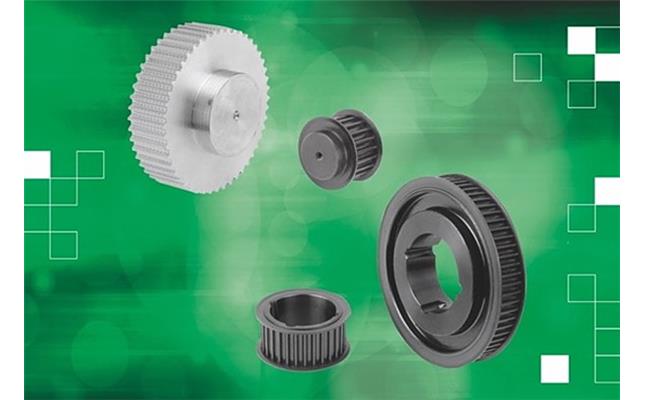

Kuggade remskivor är, beroende på design, gjorda av högkvalitativt aluminium eller stål med lägsta toleranser. Remskivorna är centrerade eller förborrade. Beslagshål och kilspår kan sättas in i efterhand om det krävs. norelem erbjuder även kuggaxlar som kan användas med egentillverkade kuggremskivor och klämplattor för att fästa de öppna kuggremmarna.

Motormonteringssatsen är en enkel och ekonomisk lösning för att ansluta elmotorer.

Ett brett utbud av tillbehör för linjära ställdon
norelem erbjuder ett stort utbud av tillbehör till sina linjäraxlar med kuggremsdrift. Spårbord till exempel möjliggör ett oändligt antal monteringsalternativ på styrvagnen tack vare profilslitsarna. Dessutom finns motormonteringssatser tillgängliga från norelem, som ger en enkel och ekonomisk lösning för att ansluta elmotorer. Skyddslock skyddar effektivt öppna axeländar från damm, medan aluminiumprofiler möjliggör enkel anslutning av linjärenheterna. Synkroniseringssatser tillåter synkronisering av två linjäraxlar monterade parallellt. Sist men inte minst lagerför norelem induktiva närhetsbrytare som kan monteras och skruvas i ovanifrån.

För linjäraxlar med kuggremsdrift erbjuder norelem många tillbehörsalternativ.

Naturligtvis finns även linjärenheter med elektriska eller pneumatiska drivtyper tillgängliga från norelem. De övertygar med specifika fördelar beroende på applikation. Den som inte är säker bör söka råd från norelems experter. I norelem ACADEMY:s fritt tillgängliga och unika kunskapsdatabas, kan ingenjörer informera sig om fördelarna med de individuella lösningarna i produktkunskapen för norelems linjäraxlar med kuggremsdrift.
