Förstå Pulverbäddsfusionsteknik

Hur fungerar Pulverbädd Fusion?

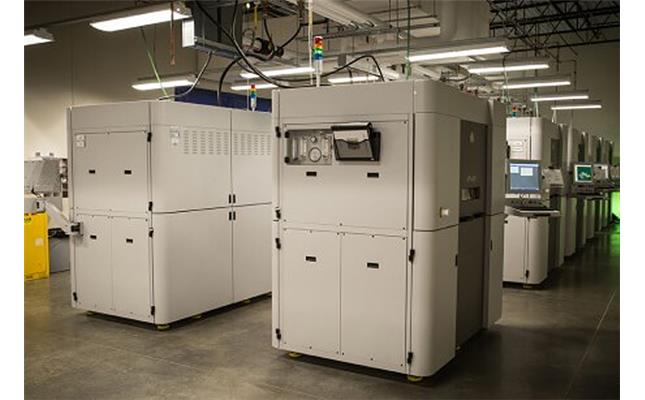

Pulverbäddsfusion (PBF) är en additiv tillverkning, eller 3D-utskrift, teknik som använder en värmekälla - vanligtvis en laser - för att sintra eller smälta atomiserade pulverpartiklar tillsammans. Liksom andra additiva processer görs detta ett lager i taget tills delen är klar.

Pulverbäddsfusionsteknik är:
• direkt metall-lasersintring
• selektiv lasersmältning
• smältning av elektronstråle
• selektiv lasersintring
• fusion med flera jetstrålar

Pulverbäddsfusion är en relativt hög kostnad additiv tillverkningsteknik när den inte outsourcas. Det används mest i industriella och kommersiella applikationer. Både metall- och polymerbaserade processer kan användas för produktionsdelar för slutanvändning utöver snabba prototypapplikationer.

Hur fungerar Pulverbädd Fusion?
Liksom andra additiva tillverkningsprocesser skapas en 3D CAD-fil och laddas in i maskinen. Därifrån börjar processen vanligtvis med att värma pulverbädden till en jämn temperatur. Maskinen börjar sedan rita det första lagret av delen eller stödfunktionerna och därmed smälter ihop pulverpartiklarna. Detta fortsätter, lager för lager, tills delen är klar.

Fusionsprocesser för metallpulverbäddar som DMLS och EBM kräver stödstrukturer för att säkra delen till byggplattformen. Annars skulle delarna krulla uppåt när inre spänningar byggs upp under smältprocessen. Efter byggandet av en metall PBF-del finns det olika metoder för att avlägsna stödstrukturmaterial.

Å andra sidan är polymerbaserade PBF-processer unika genom att delar inte kräver stödstrukturer. Selektiv lasersintring fungerar på liknande sätt som metall PBF-processer. Pulver laddas i maskinen och en laser används för att sintra eller smälta samman partiklarna. Multi Jet Fusion (MJF) fungerar något annorlunda genom att säkringsmedel först appliceras på pulvermaterialet och sedan sveper ett värmeelement över sängen, som sedan smälter samman materialet. Detta är en lite effektivare process som gör MJF till ett bra alternativ för större volymer nylondelar.

Material tillgängliga för Pulverbädd Fusion
Pulverbäddsfusion stöder en rad vanliga material.

Metaller
• Aluminium
• Kobolt krom
• Inconel
• Rostfritt stål (316L)
• Maråldra stål

Polymerer
• Nylon (SLS och MJF)
• Glasfylld nylon (SLS)
• Mineralfylld nylon (SLS)
• Polypropen (SLS)
• TPU (SLS och MJF)
• Kolfylld nylon (SLS)

Efterbehandling för pulverbäddsfusionsdelar
De flesta PBF-delar kräver efterbehandling för att uppnå önskad ytjämnkvalitet. Eventuellt överskott av pulver måste också avlägsnas från delen. Tips: var noga med att designa delar med pulverutloppskanaler. Eftersom PBF-delar är hållbara och lämpliga för funktionstestning och slutanvändning är gängade hål och gängor ett alternativ.

Pbf-delar av metall måste värmebehandlas på grund av hur processen resulterar i inre påfrestningar. Efter en värmebehandling avlägsnas stödstrukturer från delarna och ytterligare efterbehandling kan fortsätta. Beroende på kundens krav finns det flera efterbehandlingsfunktioner för att förbättra ytkvaliteten, såsom CNC-bearbetning och polering.

PBF-delar av plast avlägsnas från bädden av osmält pulver och överflödigt material avlägsnas med en pärlsprängning - detta resulterar också i en konsekvent ytfinish. Som en del av vår standardfinish får MJF-delar en svart färgbehandling - vilket ytterligare förbättrar finishkvaliteten. SLS-delar lämnas som de är när pärlsprängningen är klar, men SLS-delar är bra kandidater för ytterligare färgning om färg önskas.
