Serie SSR370H är Elcos senaste serie 3-fas solid state-reläer för styrning av värmelaster upp till 40 A. Reläet kommer i tre storlekar och täcker flertalet av de vanligaste applikationerna.

FULLT AV SMARTA FUNKTIONER
Elcos 3-fas reläer kommer med massor av smarta funktioner. Bland annat nollvoltsgenomgång (zero cross) vilket gör att reläet inte ger ifrån sig störningar till omgivningen. En annan funktion är den integrerade kylflänsen med DIN-skenefäste som gör att reläet på ett optimalt sätt kan leda bort värme som genereras. Styrsignalen kopplas enkelt in genom den pluggbara anslutningen på toppen av reläet för att underlätta vid montage och service. Lastspänningen för serie SSR370H är 48-600 V AC och styrsignalen är 4-32 V DC eller 90-280 V AC beroende på val av modell.

2-FAS STYRD VARIANT
Denna serie reläer går även att få i en 2-fas styrd variant i samma fysiska storlek som 3-fas varianten. 2-fas varianten ansluts till alla tre faserna men skiljer sig genom att mittenfasen går rakt igenom reläet utan att styras. Detta gör att reläet klarar en högre ström och finns i strömstorlekarna 15 A, 30 A, 35 A och 60A.

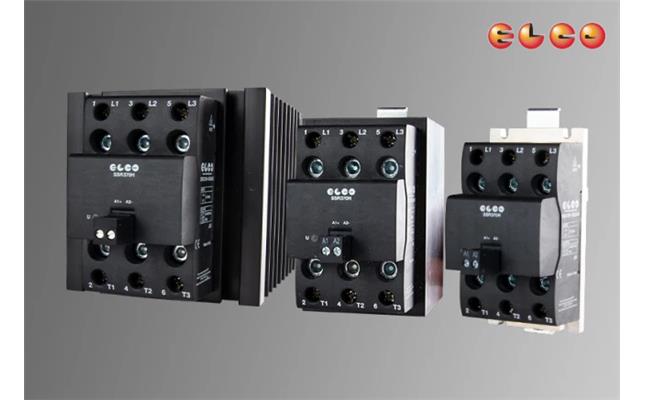

FINNS I TRE OLIKA STORLEKAR
• 10 A, 54 mm bred
• 25 A, 65 mm bred
• 40 A, 100 mm bred

1-FAS STYRD SERIE - ENDAST 17,5 MM BRED
Elco har även en nyutvecklad serie 1-fas reläer (SSR170H) som med sin tunna design endast bygger 17,5 mm i bredd. Denna serie är kontaktorkopplad vilket betyder att lasten kopplas på samma sätt som på en kontaktor, det vill säga, lastkablaget går in på ovansidan och ut på nedsidan. Reläet har även ett inbyggt överspänningsskydd som skyddar mot spänningsspikar som kan uppstå på elnätet och styrsignalen kopplas enkelt in genom den pluggbara anslutningen på toppen av reläet.
