Multikodläsare kommunicerar via IO-Link

Konfiguration via ifm Vision Assistant

Vid första anblicken verkar IO-Link och bildbehandling inte gå ihop. Med den nya O2I multikodläsaren visar ifm dock hur IO-Link kan användas i moderna visionssystem.

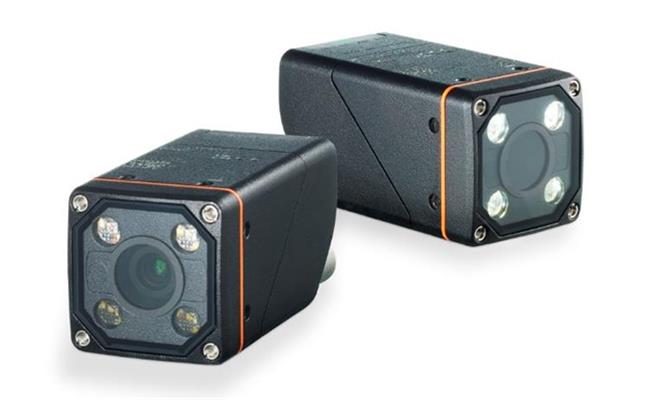

O2I-multikodläsaren gör det möjligt att utvärdera olika 1D- och 2D-koder och texter i en enda bild.

Användningsområden för denna nya visiongivare finns främst inom logistik. O2I kontrollerar kvaliteten på koder och textinformation eller säkerställer spårbarhet längs hela processen. För användning i mörka eller skuggade miljöer är O2I utrustad med integrerad RGBW-belysning som möjliggör tillförlitlig detektering av svåra färgkombinationer av kod, text och bakgrund.

Kommunikation via IO-Link
Läsaren använder COM3-standarden med en hastighet på 230,4 kbaud för dataöverföring via IO-Link. För bättre överförbarhet delas data med en storlek på mer än 32 byte automatiskt upp i flera block och överförs därmed snabbt till styrenheten. Förutom överföring underlättar IO-Link även hanteringen av O2I-multikodläsaren. Tack vare en inlärningsknapp kan användare enkelt ställa in givaren. För att göra detta justeras givaren med koden och utför sedan automatiskt fokusering, kodtypsigenkänning och exponeringsinställning. Multikodläsaren är sedan klar för drift inom några sekunder. Grundkonfigurationen är möjlig via en speciell smartphone-app, som också kan användas för att ställa in triggers eller IP-adressen. Smarttelefonen genererar en Data Matrix-kod som hålls in i O2I:s synfält för att konfigurera givaren.

Konfiguration via ifm Vision Assistant
Ännu mer omfattande konfiguration är möjlig med programvaran ifm Vision Assistant. Detta gör det möjligt för användare att programmera den sekventiella styrningen i givaren med hjälp av olika logiska funktioner. Till detta kommer intelligent detektering: Multikodläsaren O2I känner automatiskt igen flera olika koder i en bild. Koderna kan sedan enkelt tilldelas via Vision Assistant. En livebild och omfattande visualisering av inställningarna ger användarna en optimal överblick hela tiden.

Läs mer här.

ifm på Logimat: hall 8, monter 8F51
