Konstruktörer och tillverkare som letar efter pålitliga fäst- och positioneringsanordningar kan nu välja norelems nya serie av fjädrande sidotryckstycken. Med hjälp av en plastfjäderkropp i ett stycke är de nya fästanordningarna idealiska för tuffa driftsförhållanden som målning eller sandblästring.

Den globala standardkomponentspecialisten, norelem, har tre utföranden tillgängliga, vilka skiljer sig åt vad gäller fjäderkraft. Sortimentet omfattar totalt 42 utföranden med diametrar på 6-16 mm.

Fjädrande sidotryckstycken används överallt där arbetsstycken och komponenter måste fixeras eller placeras för att sedan bearbetas vidare. De används ofta inom anläggnings- och maskinteknik, förpackningsindustrin, fordonsindustrin eller flygindustrin.

Marcus Schneck, VD för norelem säger: ”Fjädrande sidotryckstycken är praktiska och flexibla spännelement som tar liten plats och gör komplexa strukturer överflödiga.”

”Med våra nya plastbaserade sidotryckstycken består själva fjädern av plastkroppen - till skillnad från "standard" fjädertryckstycken, där en extra fjäder är integrerad i kroppen. Eftersom allt är tillverkat i ett stycke kan ingen smuts samlas inuti eller i springor och försämra funktionen. I slutändan gör detta dem mycket mer motståndskraftiga vid tuffa driftsförhållanden.”

Med fjädrande sidotryckstycken verkar fästkraften horisontellt. De används främst i tillämpningar där smuts eller spån kan samlas på fjädrande tryckstycken av standardutförande. Utöver det högre motståndet mot spån och utdragning är de nya fjädrande sidotryckstyckena temperaturbeständiga upp till +100°C.

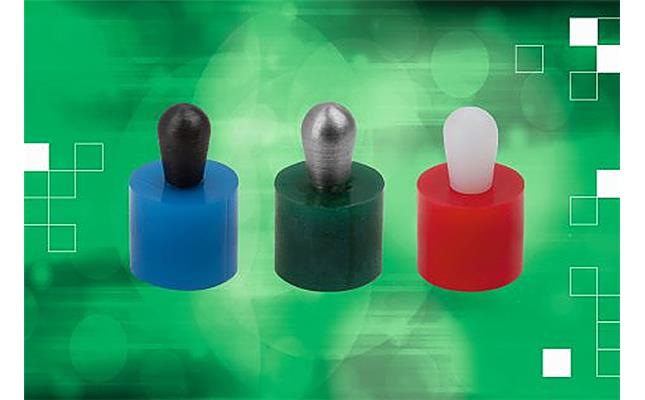

Komponenterna finns i tre huvudutföranden - lätt, medium och stark fjäderkraft - och identifieras optiskt via färgerna blått, rött respektive grönt. För stift till tryckstyckena går det att välja mellan härdat och polerat stål, rostfritt stål och plast (termoplast). Fjäderkraften bör väljas enligt kraven för respektive tillämpning. Krafter från 10 N till 160 N kan uppnås.

De fjädrande sidotryckstyckena monteras genom att trycka in dem i motstycket. Placeringshålet bör ha en tolerans på H8. norelem tillhandahåller även speciella monteringsverktyg för fjädrande sidotryckstycken, vilket hjälper konstruktörer och användare att montera dem snabbt och enkelt. Alla komponenter kan hittas i norelems katalog och referensbok, THE BIG GREEN BOOK.

För mer om norelem och fjädrande sidotryckstycken, besök www.norelem.se
