Snäckskruvar

Effektiv kraftöverföring med kompakt design

Snäckskruvar är viktiga komponenter i många mekaniska transmissionssystem där rörelse och kraft behöver överföras mellan axlar i vinkel. Genom sin spiralformade geometri möjliggör snäckskruven en smidig, tyst och kontrollerad rörelseöverföring, ofta i applikationer där utrymmet är begränsat och hög utväxling krävs. Dess användning är särskilt fördelaktig i konstruktioner där behovet av självlåsning eller exakt positionskontroll är avgörande.

Konstruktion och funktion

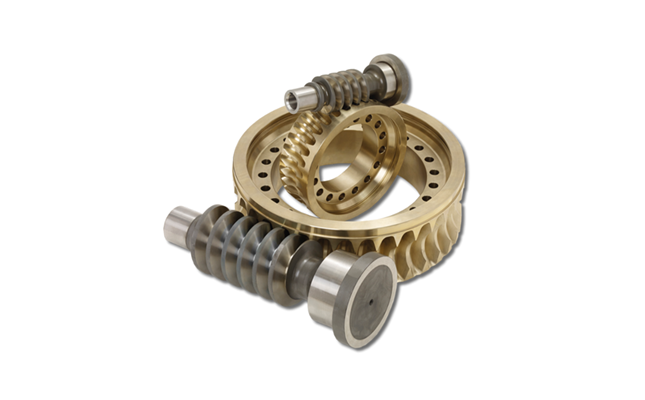

Snäckskruven är en maskinkomponent med en spiralformad gängprofil som samverkar med ett snäckhjul. Tillsammans bildar de en snäckväxel, vars främsta funktion är att överföra rörelse och kraft mellan två axlar som vanligtvis är placerade i rät vinkel mot varandra. Konstruktionen möjliggör en jämn och kontrollerad kraftöverföring med kontinuerlig kontakt mellan ingreppspunkterna, vilket bidrar till låg ljudnivå och mjuk drift. Snäckskruvens spiralform ger möjlighet till hög utväxling i ett enda växelsteg, vilket är fördelaktigt i system där det krävs en betydande reduktion av varvtal. Denna egenskap gör snäckväxeln särskilt användbar i applikationer med begränsat utrymme eller där hög precision är avgörande. En annan viktig funktion är självlåsning, vilket innebär att snäckväxeln kan förhindra att kraften överförs i motsatt riktning. Detta är värdefullt i tillämpningar där oönskad bakåtrörelse måste förhindras, exempelvis i lyftmekanismer eller positioneringssystem.

Tillverkning och materialval

Tillverkningen av snäckskruvar kräver hög noggrannhet för att säkerställa korrekt ingrepp med snäckhjulet. Bearbetningen sker vanligtvis med hjälp av CNC-svarvning och fräsning, följt av slipning för att uppnå rätt ytfinish och tolerans. I vissa fall används specialverktyg för att forma spiralprofilen exakt enligt kundens specifikationer. Materialvalet är avgörande för både livslängd och prestanda. Här används ofta härdat stål för snäckskruven, medan snäckhjulet vanligen tillverkas i brons. Denna materialkombination bidrar till att minska friktion och slitage mellan komponenterna, vilket förlänger livslängden och förbättrar effektiviteten i växelparet. Vid behov kan ytorna även ytbehandlas för ökad slitstyrka och korrosionsresistens.

Industriella användningsområden

Snäckskruvar används inom en rad olika branscher där kompakt konstruktion, exakt rörelsestyrning och tillförlitlig kraftöverföring är viktiga krav. Inom lyft- och positioneringssystem bidrar snäckskruven till stabil hantering av belastning samt noggrann kontroll över rörelser, vilket är viktigt i exempelvis automatiserade produktionsmiljöer. I transportband, robotik och maskinverktyg utgör snäckskruven en utrymmeseffektiv lösning för momentöverföring, särskilt i konstruktioner där monteringsutrymmet är begränsat. Den självlåsande egenskapen är dessutom en fördel i applikationer med höga krav på säkerhet, då den kan förhindra oavsiktlig bakåtrörelse vid driftstopp eller belastningsförändringar. Utöver traditionell industriell användning förekommer snäckskruvar även i sektorer som medicinteknik, förpackningsmaskiner och justerbara möbelsystem. I dessa sammanhang är kombinationen av tyst gång, hög precision och lång livslängd avgörande för både funktion och användarupplevelse.

Mikroverktygs kompetens inom snäckskruvar

Mikroverktyg erbjuder beräkning och tillverkning av snäckskruvar baserat på kundens specifikationer. Med lång erfarenhet inom finmekanisk bearbetning säkerställer företaget hög precision och anpassning efter individuella krav. Den tekniska kompetensen och noggrannheten i tillverkningen gör Mikroverktyg till en pålitlig partner för industriella applikationer där kvalitet och måttnoggrannhet är avgörande.

2025-09-30 - Industritorget

Kontaktinformation

Mikroverktyg AB

08-550 268 00

Se hemsida

Skicka e-post

Kontakter

Karta

Skriv ut
Tipsa

Postadress
Box 281
15123 Södertälje

Besöksadress
Hantverksvägen 5
SE-15123 Södertälje

Region
Södertälje
Stockholms län
Sverige

Organisationsnummer:
556020-8828

Grundat: 1922
Anställda: 48

Kontakter

Karta

Välkommen till Mikroverktyg AB!

Mikroverktyg skall vara en ledande leverantör av kvalificerade transmissionsdetaljer
och avancerade mekaniska artiklar med ”Mikrokvalitet”.

Mikroverktyg är idag en ledande leverantör till svensk och internationell industri.
Vi ställer modern och anpassad produktionsutrustning, godkända produktionsmetoder och processer samt teknisk kunskap till marknadens förfogande.
Vi har specialiserat oss på små till medelstora finmekaniska detaljer och kugghjul, där kraven på kvaliten och precision är höga.
Vi tillverkar även fixturer, prototyper och specialutrustningar.

Mikroverktyg AB - mer än 80 år i verkstadsindustrins tjänst med kunden i centrum.

Vår affärsidé
Mikroverktyg skall vara en ledande leverantör av kvalificerade transmissionsdetaljer
och avancerade mekaniska artiklar med Mikro kvalitet.

Företagsprofil med kunden i centrum
Mikroverktyg är idag en ledande leverantör till svensk och internationell industri.

Vi har specialiserat oss på små till medelstora finmekaniska detaljer och kugghjul, där kraven på kvalitet och precision är höga.

Vi tillverkar även fixturer, prototyper och specialutrustningar.

Finmekanik
Detaljer allt från några millimeter till flera meter, Mikroverktyg har följt NC-teknikens utveckling från början och byggt upp en hög kompetensnivå inom avancerad bearbetning. Maskinparken består av många avancerade NC-maskiner inom spånskärande bearbetning, slipning och gnistbearbetning.

Vi tillverkar finmekaniska komponenter som t.ex.: Prototyper, specialknivar, specialverktyg, mätdon, fixturer, komponenter till flyg och försvarsindustrin, hydraulkomponenter, reservdelar samt andra detaljer med höga krav.

Transmissionsdetaljer
Kugghjul
Redan 1922 tillverkades det första kugghjulet vid Mikroverktyg i Södertälje. Kugghjul från Mikroverktyg finns i flygplan och helikoptrar, i växellådor till verktygsmaskiner, i hydrauliska pumpar, i tryckpressar, i bilar och andra typer av fordon.

Kuggslipning
Vi slipar raka och spiralskurna kugghjul från ytterdiameter Ø 10 mm till Ø320 mm och en modul mellan 0.5 till 7 som standard. Större moduler och dimensioner profilslipas. Med en toleransklass av DIN 3 - 6. Bombering och andra speciella former av kugg är möjliga.

Kuggmätning
Vi mäter och verifierar kugghjul.

Cylindriska kugghjul
Bearbetning av cylindriska kugghjul utför vi i moderna kuggfräs- och kugghyvelmaskiner. I dessa maskiner bearbetas kugghjulen till toleransklass DIN 6 - 8. Dimensionsmässigt från modul 0.20 - 32 med en ytterdiameter mellan Ø 10 mm - Ø 1200 mm.

Snäckväxlar
Snäckhjul och snäckskruvar tillverkas upp till modul 10 och Ø 450 mm.
Skruvarna levereras i härdat och gängslipat utförande.

Koniska kugghjul
Konisk kugghjulsbearbetning sker i mycket avancerade maskiner av fabrikat GLEASON. Rakskurna koniska kugghjul kan utföras med bombering. I dessa maskiner bearbetas kugghjulen till toleransklass DIN 8 - 9.

Splines
Hyvling invändig splines upp till Ø 625 mm och modul 8.
Fräsning av splinesaxlar till Ø 250 mm och modul 8 med längd upp till 4.000 mm.

Kuggstänger
Vi tillverkar kuggstänger med hög precision, även härdade och slipade. Från modul 0,4

Gängslipning
Vi gängslipar gängor för tolkar, maskinspindlar eller snäckskruvar.
