Snedskurna kugghjul för effektiv drift

En viktig komponent i moderna transmissionslösningar

I takt med att industrins maskiner blir snabbare, mer automatiserade och mer integrerade i komplexa produktionsflöden ökar kraven på stabil och förutsägbar drift. Oplanerade stopp är kostsamma, vibrationer påverkar precisionen och höga ljudnivåer är en arbetsmiljöfråga.

I centrum för många av dessa faktorer finns transmissionen och i den spelar kugghjulen en avgörande roll. Bland olika typer av kugghjul har snedskurna kugghjul blivit en viktig lösning i applikationer där jämn gång, hög belastningskapacitet och tyst drift är prioriterade.

Men hur bidrar de egentligen till en mer effektiv helhet?

Kraftöverföring handlar om mer än att överföra rörelse

Vid första anblick kan ett kugghjul verka som en enkel mekanisk komponent: två hjul med tänder som griper in i varandra för att överföra rotation och vridmoment. I praktiken är det betydligt mer komplext.

Hur kraften överförs påverkar ljudnivå, vibrationsmönster, slitage, energiförbrukning, livslängd på lager och axlar samt precision i maskinrörelser.

Det är i detta sammanhang geometrin får en stor betydelse.

Den vinklade geometrin gör skillnad

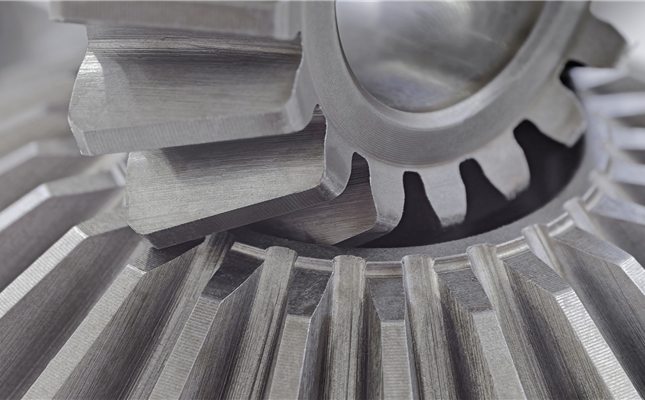

Det som kännetecknar snedskurna kugghjul är att kuggarna är vinklade i förhållande till rotationsaxeln. Till skillnad från raka kuggar, där kontakten sker mer direkt, sker ingreppet här gradvis.

Det innebär att flera kuggar är i kontakt samtidigt, belastningen fördelas över en större yta och övergången mellan kuggingrepp blir mjukare.

Resultatet är en jämnare kraftöverföring, vilket i sin tur minskar både vibrationer och ljudnivå.

I system som arbetar kontinuerlig, exempelvis inom tillverkningsindustri, automation eller processmiljöer, kan denna skillnad få stor betydelse över tid.

Så minskar ljudnivån i transmissionen

Ljud uppstår ofta när mekaniska komponenter möts med plötslig kontakt eller ojämn belastning. I en transmission kan det handla om mikrostötar mellan kuggar eller variationer i vridmoment.

Eftersom snedskurna kugghjul griper in successivt i stället för momentant reduceras dessa effekter. Den gradvisa kontakten skapar en mer stabil överföring av kraft, vilket bidrar till:

• Lägre mekaniskt buller
• Mindre resonans i konstruktionen
• Stabilare gång vid högre varvtal

I större produktionsmiljöer, där flera drivlinor är i drift samtidigt, kan detta vara en viktig del i att skapa en mer kontrollerad ljudmiljö.

Effektivitet genom jämn belastningsfördelning

Effektiv drift handlar inte enbart om energiförbrukning, utan om hur väl varje komponent i systemet arbetar tillsammans.

När flera kuggar delar på belastningen samtidigt minskar punkttrycket på varje enskild kuggtand. Det kan bidra till minskad risk för mikropitting, lägre ytutmattning, stabilare kontaktmönster och förbättrad livslängd.

I praktiken innebär detta att transmissionen kan arbeta under hög belastning med bibehållen precision. För konstruktörer och tekniskt ansvariga är det en viktig parameter vid dimensionering av drivsystem.

Stabil drift vid högre varvtal

I många moderna maskiner är höga varvtal en förutsättning för produktivitet. Samtidigt ökar kraven på noggrannhet och repeterbarhet.

Snedskurna kugghjul lämpar sig väl i sådana miljöer eftersom den mjuka kraftöverföringen minskar de dynamiska krafter som annars kan uppstå vid snabb rotation. Det bidrar till:

• Minskade vibrationer i axlar och lager
• Stabilare rörelsemönster
• Förutsägbar prestanda över tid

Det är särskilt relevant i automatiserade system där små avvikelser kan påverka hela produktionskedjan.

En del av helheten inom kugghjul och transmission

Det är viktigt att betona att ingen kugghjulstyp är universell. Inom kugghjul och transmission används olika geometrier beroende på applikationens kravbild.

Raka, koniska och snedskurna kugghjul fyller alla viktiga funktioner i olika typer av drivlinor. Valet avgörs av faktorer som belastningsnivå, varvtal, utrymme, axelkonfiguration, önskad ljudnivå och driftmiljö.

Snedskurna kugghjul är ett alternativ när kombinationen av belastning, jämn gång och akustiska krav gör den vinklade geometrin fördelaktig.

Vad betyder detta i praktiken?

För den som arbetar med konstruktion, underhåll eller inköp av transmissionskomponenter handlar det i slutändan om totalekonomi.

En transmission som arbetar jämnt och stabilt kan bidra till:

• Färre oplanerade driftstopp
• Längre serviceintervall
• Lägre slitage på kringkomponenter
• Mer energieffektiv drift

Även om skillnaderna i geometri kan verka små på ritbordet, kan de ge märkbara effekter i verklig driftmiljö.

Sammanfattning

När industrin ställer högre krav på prestanda, driftsäkerhet och arbetsmiljö blir valet av rätt komponenter allt viktigare.

Snedskurna kugghjul är en genomtänkt lösning i transmissioner där jämn kraftöverföring, låg ljudnivå och stabil drift prioriteras.

Genom sin vinklade geometri möjliggör de en mjukare kontakt mellan kuggarna, bättre belastningsfördelning och minskade vibrationer. I rätt applikation bidrar det till både effektivare drift och ökad livslängd i systemet.

I slutändan handlar det om helheten, hur varje del i transmissionen samverkar för att skapa en pålitlig och hållbar mekanisk lösning.
