’Reverse engineering’ i praktiken – fjädring till veteranspårvagn

Konstruktion och utveckling innebär vanligen projekt där vi tar fram ritningar, specifikationer och prototyper på nya detaljer men ibland förekommer det omvända också

Visa företagsinfo

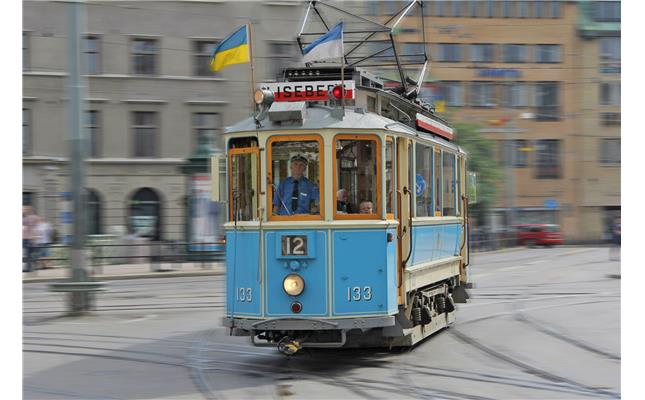

Ett exempel på det är ett uppdrag från en operatör av spårbunden trafik. Denna kund behövde dämpare till en äldre spårvagnsmodell. Problemet var att spårvagnen slutade tillverkas redan på 1950-talet och att det inte fanns några existerande produktionsverktyg eller reservdelar tillgängliga. Uppdraget för Ulinco blev att återskapa dämpare som motsvarade originaldämparna.

UTMANING
Den lösning kunden behövde krävde så kallad ”reverse engineering” vilket innebar att dämparna skulle återskapas och ha exakt samma egenskaper som originaldämparna.

En av utmaningarna var ett mycket begränsat ritningsunderlag. Efter en tid lyckades dock Ulinco hitta en äldre ritning på stadsarkivet.

På denna ritning saknades många mått och radier, men det fanns ändå belastningskurvor angivna som visade vilken last dämparna
måste klara av att möta vid neddämpning. Dämparens konstruktion bestod av fyra olika delar monterade i varandra.

VÅRT FÖRSLAG
Med utgångspunkt från underlaget från stadsarkivet samt analys och uppmätning av 60-70 år gamla demonterade dämpare framställdes nytt ritningsunderlag. Återskapandet av dämparna krävde fyra olika pressverktyg för metalldelarna, och ett vulkaniseringsverktyg för varje ingående detalj. Totalt konstruerades åtta verktyg.

Då kraven på nedfjädring vid olika belastningar framgick av ritningen tog Ulinco dessutom fram en gummiblandning som klarade de angivna belastningskurvorna.

UTFALL
Ulinco levererade de 16 första dämparna som en delleverans så att vår kund skulle kunna färdigställa en första spårvagn. Nedfjädringen vid full last låg inom 1 mm nominellt mått på ritningens belastningskurva.

Toleransen var +/- 5 mm. Efter att den första spårvagnen åter kom i drift har Ulinco försett en mycket nöjd tågtrafikoperatör med komplett serieleverans.

Se mer info på Youtube:
https://www.youtube.com/watch?v=H3vqguNh8LQ
