Automation i elektroniktillverkning & renrumsmiljö

Flexibelt gripdon säkerställer maximal processäkerhet

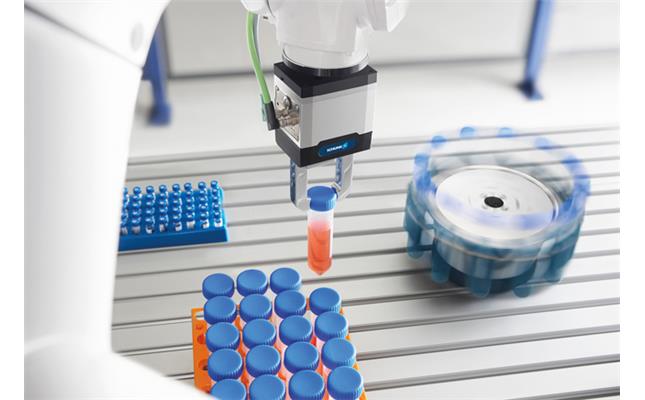

SCHUNK har utvecklat ett mångsidigt gripdon för små komponenter för hantering av ömtåliga arbetsstycken. Det intelligenta gripdonet EGK bevisar sin styrka i utmanande och varierande uppgifter i laboratoriet.

I många industrisektorer måste produkter hanteras varsamt. Till exempel, inom labbautomation, där hantering av prover, flaskor eller brickor måste ske säkert och tillförlitligt, eller inom elektronikindustrin vid hantering av kretskort. Maximal processtillförlitlighet krävs i samtliga fall.

För detta ändamål har SCHUNK designat ett mindre, finare, känsligt gripdon som är mångsidigt och som samtidigt uppfyller de höga kraven i renrumsmiljöer.

Gripkraftsunderhåll för pålitliga processer
Det nya elektriska gripdonet EGK för små komponenter erbjuder maximal processäkerhet i hanteringsprocessen. Dess cylindriska kugghjul med pinjong/kuggstångsprincip säkerställer en konstant gripkraft över hela slaglängden och tillåter ett grepp med permanent kraft.

Eftersom ingen startsträcka eller kraftimpuls krävs för kraftgenerering, levererar gripdonet 100 % av sin prestanda direkt från start. Det integrerade gripkraftsunderhållet undviker förlust av arbetsstycken och håller fingerpositionen även i händelse av nödstopp. Den högupplösta, integrerade absolutenkodern erbjuder ytterligare processtransparens. Den ger konstant feedback på grundbackarnas position.

Tack vare det långa fritt programmerbara slaget och den justerbara gripkraften från 20 till 300 N (beroende på gripdonsstorlek), finns det en hög grad av flexibilitet och vid stort sortiment av komponenter: Olika arbetsstycken kan hanteras med samma gripdon. För känsligt grepp av särskilt ömtåliga arbetsstycken har SCHUNK utrustat EGK med ett speciellt ”SoftGrip”-läge, där nästan inga impulskrafter verkar.

Pålitlig i renrum
Det renrumscertifierade gripdonet övertygar inom alla användningsområden där hygien är särskilt viktigt. Den är utrustad med en livsmedelskompatibel H1-klassat fett som standard och har ett sofistikerat tätningskoncept, som effektivt skyddar växlar och elektronik samt minimerar slitage. Dess styr- och kraftelektronik är också helt integrerad och förseglad enligt skyddsklass IP 67. Efter kontakt med vätskor, till exempel under regelbundna rengöringscykler i laboratoriet, fungerar den helt tillförlitligt.

Sparar tid vid driftsättning
Användare har alla EGKs möjligheter när det gäller anslutning och kan därför själva bestämma den intelligenta komponentens funktionella omfattning. Den har en unik mängd gränssnitt och kan integreras i alla relevanta nätverk: PROFINET, EtherCat, EtherNet/IP, IO-Link och Modbus RTU.

Medföljande robot plugins eller PLC-funktionsblock minskar dessutom programmeringsansträngningen under driftsättningen. SCHUNK erbjuder EGK i tre storlekar 25, 40 och 50 med eller utan gripkraftsunderhåll.

Kontaktperson:
Petra Israelsson
Marketing & Sales Support
Petra.israelsson@se.schunk.com
schunk.com
